Pulse Checking Sensor Using Arduino Mega 2560

Introduction


In this article, I will explain how to correctly check the pulse in our body and sense the correct pulse signal in mobile or system. We will perform this using Arduino Mega 2560.

Parts
  • Arduino Mega 2560
  • Pulse sensor
  • Hookup Wires
Pulse sensor

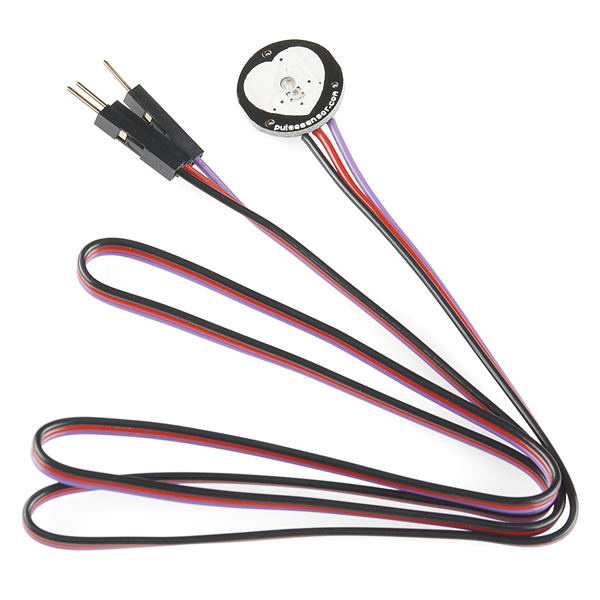

Figure 1: Pulse Sensor
  • Pulse Sensor is a plug-and-play heart-rate sensor for Arduino Mega 2560
  • It can be used to check the pulse in our bodies.
  • It can be used by students, artists, and developers.
Connection

In the pulse sensor, they can have the 3 pins,
  • The first can be a negative pin connected to the Gnd of the Arduino Mega 2560.
  • The second can be a positive pin connected to the 5V of the Arduino Mega 2560.
  • The third can be an input pin connected to the Analog pin A0 of the Arduino Mega 2560.
Programming
  1. int pulsePin = 0; // Pulse Sensor purple wire connected to analog pin 0
  2. int blinkPin = 13; // pin to blink led at each beat
  3. int fadePin = 5; // pin to do fancy classy fading blink at each beat
  4. int fadeRate = 0; // used to fade LED on with PWM on fadePin
  5.
  6. // these variables are volatile because they are used during the interrupt service routine!
  7. volatile int BPM; // used to hold the pulse rate
  8. volatile int Signal; // holds the incoming raw data
  9. volatile int IBI = 600; // holds the time between beats, must be seeded!
  10. volatile boolean Pulse = false// true when pulse wave is high, false when it's low
  11. volatile boolean QS = false// becomes true when Arduino finds a beat.
  12.
  13. void setup()
  14. {
  15.   pinMode(blinkPin, OUTPUT); // pin that will blink to your heartbeat!
  16.   pinMode(fadePin, OUTPUT); // pin that will fade to your heartbeat!
  17.   Serial.begin(115200); // we agree to talk fast!
  18.   interruptSetup(); // sets up to read Pulse Sensor signal every 2mS
  19. }
  20.
  21. void loop()
  22. {
  23.   sendDataToProcessing('S', Signal); // send Processing the raw Pulse Sensor data
  24.   if (QS == true)
  25.   { // Quantified Self flag is true when arduino finds a heartbeat
  26.     fadeRate = 255; // Set 'fadeRate' Variable to 255 to fade LED with pulse
  27.     sendDataToProcessing('B', BPM); // send heart rate with a 'B' prefix
  28.     sendDataToProcessing('Q', IBI); // send time between beats with a 'Q' prefix
  29.     QS = false// reset the Quantified Self flag for next time
  30.   }
  31.   ledFadeToBeat();
  32.   delay(20); //  take a break
  33. }
  34.
  35. void ledFadeToBeat()
  36. {
  37.   fadeRate -= 15; //  set LED fade value
  38.   fadeRate = constrain(fadeRate, 0, 255); //  keep LED fade value from going into negative numbers!
  39.   analogWrite(fadePin, fadeRate); //  fade LED
  40. }
  41.
  42. void sendDataToProcessing(char symbol, int data)
  43. {
  44.   Serial.print(symbol); // symbol prefix tells Processing what type of data is coming
  45.   Serial.println(data); // the data to send culminating in a carriage return

    Explanation
    • Check the pulse in the monitor / smart mobile.
    • When the pulse is normal the LED blinks.
    • We can monitor the pulse with the correct data and symbols.
    Output

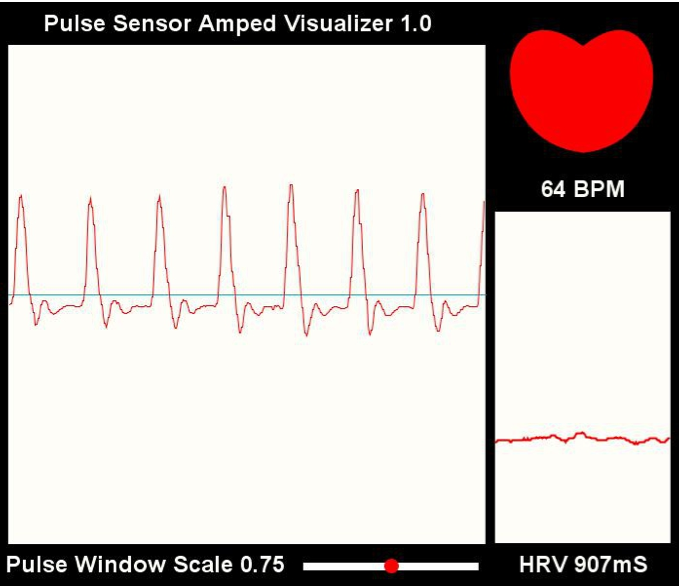

    Figure 2: Output
